Simulasi LCD Pada Proteus

  1. Buka program proteus, proteus yang saya pakai yaitu tipe 7.5 SP3
  2. Klik “Pick from devices” pada keyword ketikkan “atmega16” kemudian klik 2x device ATMEGA16 selanjutnya cari komponen yang lain yaitu potensi0 dengan nama device “POT-LIN” dan LCD dengan nama device “LM016L”L.

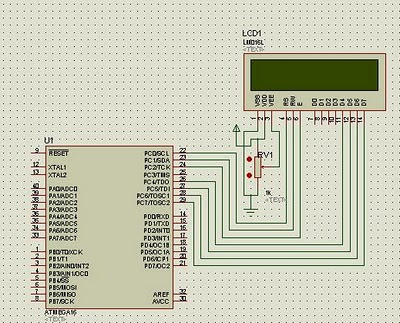

  3. Buat rangkaian seperti berikut.
  4. Membuat program yang akan dimasukkan pada ATMEGA16, disini saya menggunakan software codevision avr.
  5. Buka Codevision, klik new–>file–>project

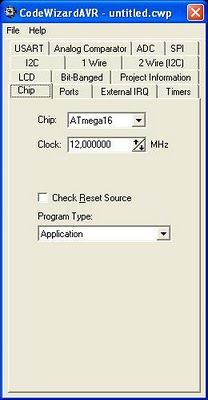

  6. Pada tab Chip : ATmega16, Clock:12 MHz

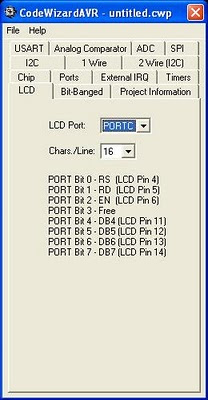

  7. Pada tab LCD : PORTC
  8. Kemudian klik File–> Generate, Save and Exit
  9. Beri nama sesuai selera
  10. Pada while(1) ketikkan program sebagai berikut
  11. Compile dengan menekan F9 atau klik menu project–> compile
  12. Sehingga terbentuk file namafile.hex

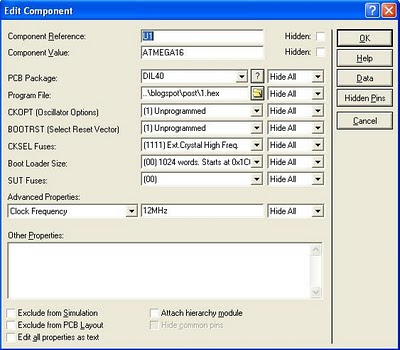

  13. Masukkan namafile.hex pada atmega16 dengan cara klik 2x dengan settingan sebagai berikut.

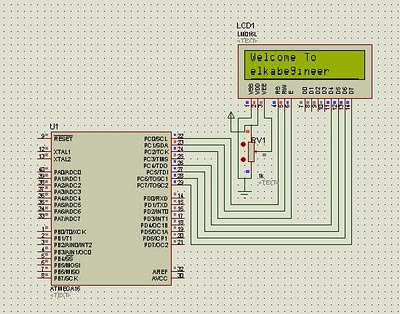

  14. Run, maka hasilnya adalah sebagai berikut
